Высотомер (альтиметр). Виды и работа. Применение и особенности

Высотомер (альтиметр). Виды и работа. Применение и особенности

Высотомер, или альтиметр – это пилотажный прибор, предназначенный для определения высоты полета. Он является стационарным оборудованием любого летательного аппарата, а также используется альпинистами.

Назначение высотомера

Альтиметр является важным навигационным прибором. Его наличие позволяет пилоту правильно заходить на посадку. Не имея информацию о высоте сложно рассчитать угол и опуститься на посадочную полосу, чтобы избежать с ней столкновения. Внедрение высокоточных альтиметров в авиацию значительно снизило долю крушений при посадке. Также высотомеры позволяют поддерживать оптимальную высоту, на которой во время полета создается минимальное воздушное сопротивление, что позволяет экономить топливо.

Знать высоту необходимо и при сбросе парашютистов, поскольку если подняться слишком низко, парашют не успеет в достаточной мере затормозить снижение парашютиста. Когда же самолет поднимается чрезмерно высокого, то разреженный воздух за бортом может вызвать у человека потерю сознания.

Данные о высоте необходимы и для воздушных шаров, дельтапланов, парапланов и прочих аппаратов. Не зная высоту можно подняться выше положенного уровня, где сложно дышать, присутствует сильный ветер или двигаются перелетные птицы.

Типы альтиметров по устройству и принципу работы
Существует несколько типов высотомеров:
  • Барометрические.
  • Радиоволновые.
  • GPS.
  • Гамма-лучевые.

Во время полета получение данных о фактической высоте очень важно для безопасности движения. Именно поэтому на борту самолетов и вертолетов зачастую устанавливается сразу несколько типов высотомеров, работающих по разным принципам. Это дает возможность получать более точные данные, и при необходимости пользоваться тем устройством, которое в определенный момент работает с минимальной погрешностью. В каждом из перечисленных типов альтиметров имеются слабые стороны, когда их точность поддается сомнению. К примеру, одни высотомеры работают плохо над горной местностью, а другие ошибаются с высотой при полете на значительном отдалении от земли.

Барометрический высотомер

Это механическое устройство, работающее по принципу барометра. Оно высчитывает высоту по давлению атмосферы. Применяемый принцип измерения обоснован изменением атмосферного давления в зависимости от высоты. Чем выше над землей, тем оно ниже.

По факту прибор измеряет только непосредственное давление на высоте полета, а уже его механизм переводит данный показатель в приблизительные метры над землей. Чувствительной частью устройства является герметично запаянная коробка с мембраной. В зависимости от давления, мембрана меняет свое положение, тем самым передает механическое воздействие на привязанный к ней механизм. Тот в зависимости от создаваемого давления, отодвигает стрелку указателя высоты в ту или иную сторону на шкале.

Такие приборы подходят для установки на легких самолетах и вертолетах, летающих низко над землей. Шкала высотомера обычно разделена на 10 пронумерованных секторов. Каждый из них равен высоте в 1 км, а его деление соответстветствует 100 или 200 м. Редко можно встретить барометрический высотомер на 20 км.

На фоне надежности и простоты такого устройства все же нужно выделить и его недостатки:
  • Необходимость ручной регулировки давления перед каждым вылетом.
  • Приблизительная точность.

Чтобы высотомер работал хотя бы приблизительно точно, необходимо настроить на его шкале текущее атмосферное давление на земле. Информация об этом сообщается наземными службами. Обычно пилотам предоставляются показания давления в аэропорту или аэродроме где будет осуществляться посадка. По мере перелета прибор может подстраиваться более точно, если диспетчер сообщит об изменениях давление на точке.

Также выпускаются небольшие ручные альтиметры, работающие по принципу барометра. Они предназначены для определения высоты парашютистов. Персональные устройства обычно носят на руке вместо часов.

Радио-альтиметр

Работает по принципу схожему с радаром. Он отправляет в сторону земли радиосигналы, те отражаются и возвращаются в сторону борта самолета. Устройство их улавливает и анализирует время, которое потребовалось сигналу, чтобы дойти до земли и возвратиться. Имея информацию о скорости волны и времени, затраченного на движение в две стороны, можно определить фактическую высоту воздушного судна.

Радио-высотомер позволяет определить реальную высоту полета, а не относительную. Это более сложный прибор, не требующий особого внимания от пилота. Он работает полностью автоматически и не нуждается в настройке.

Недостатками такой конструкции можно назвать только несколько моментов:
  • Сложное строение, что снижает надежность аппарата.
  • Потеря точности при полете на больших высотах, в связи с затуханием волн.
  • Практическая бесполезность в горной местности.
  • Вредность отправляемых коротковолновых импульсов.

Генерируемый радио-высотомером сигнал вредит биосфере, поскольку его коротковолновый импульс очень мощный. Такие устройства производят для полетов на высоте до 30 км. К сожалению, даже самые мощные из них при движении над горной местностью получают искаженный сигнал, поскольку он отражается от поверхностей находящихся под углом. Наибольшая точность возможна только при полете над равниной.

GPS альтиметры

Являются самыми распространенными в современной авиации. Они работают по схожему принципу с радиотехническими, но отправляют сигналы не на землю, а на спутники. Те в свою очередь постоянно двигаются на заданной орбите, поэтому являются относительно стабильными. Получая отклик сигнала, GPS альтиметр путем математических вычислений определяет свои координаты и высоту. Чтобы рассчитать координаты высотомер должен связаться с двумя спутниками, а для измерения высоты с тремя.

GPS устройства имеют всего лишь пару недостатков:
  • Снижение точности при работе на скоростных истребителях.
  • Платное использование ресурса спутников.

Фактическая погрешность GPS альтиметров для гражданской авиации составляет до 10 м. При этом имеются устройства более высокого класса, работающие со спутниками по каналам L1. Отклонение у таких приборов всего пара сантиметров. Несмотря на совершенность технологии определения высоты по спутникам, подобное оборудование требует времени для получения сигнала. Тот двигается между передатчиком и приемником около секунды. Если летательный аппарат движется с малой скоростью, то такая задержка создает незначительную погрешность, но на истребителях гражданские высотомеры работают очень неточно.

Гамма-лучевой высотомер

Отправляет на поверхность радиоактивный изотоп, который отбивается и возвращается обратно. Фактически применяется похожий принцип, что и на радиотехническом альтиметре. Такое устройство может работать только на небольших высотах в несколько десятков метров. Отправляемые альтиметром изотопы практически не реагируют на различные преграды в виде пыли или газовых уплотнений, поэтому возвращаются без помех. Эти устройства совершенно непригодны для гражданской авиации. Они используются на космических кораблях в условиях вакуума.

Недостаток гамма-лучевых высотомеров очевиден:
  • Высокая стоимость.
  • Малый диапазон измерение высоты.
  • Радиоактивность.
Парашютные и туристические высотомеры

Надобность в альтиметре может возникнуть не только на борту самолета, но и в других случаях. Высотомеры необходимы для полетов на дельтаплане, воздушном шаре, параплане. Обычно такие альтиметры является частью многофункциональных устройств, которые помимо высоты также определяют вертикальную скорость движения, температуру, давление и т.д.

Однозадачные альтиметры, не обладающие другими функции, работают по барометрическому принципу. Зачастую гражданские версии такого устройства для парашютистов представляют собой подобие обыкновенных наручных часов. Они почти ничего не весят, и дают возможность определять высоту в полете даже до раскрытия парашюта.

Также необходимость в знании высоты может возникать во время горных подъемов. Специально для этого были разработаны туристические высотомеры, созданные для альпинистов. Подобные устройства производят в более широком изобилии, чем парашютные.

Их делают с разным форм-фактором под:
  • Компас.
  • Часы.
  • Ножик.

Самым распространенным является туристический высотомер в виде наручных часов. Часто это многофункциональный прибор, показывающий еще и время, давление, направление на север. Устройства в форме компаса или шайбы зачастую позволяют определять только высоту.

Туристические высотомеры, как и парашютные, обычно делаются противоударными. Они продолжают нормально работать в широком диапазоне температур. Их механизм защищен от промокания. При выборе туристического высотомера необходимо отталкиваться от того, на какую высоту планируется подниматься в горах. Большинство устройств имеют шкалу только на 2,5 км. Если потребуется поднять дальше, то стоит остановиться на альтиметре на 4 км.

Наиболее экзотическим альтиметром можно назвать туристический швейцарский нож, с встроенным высотомером, термометром, таймером и будильником. Это весьма полезное устройство, поскольку позволяет отказаться от множества тяжелого оборудования, что важно в походе.

Альтиметр

Альтиметр, или как его принято называть – высотомер, является пилотажно-навигационным прибором для измерения высоты полета. Все высотомеры подразделяются на два основных типа по своему строению, а именно на радиотехнические и барометрические приборы.

В старину в качестве высотомера использовали элементарные угломерные приборы, которые позволяли определять высоту по космическим телам, таким как звезды или планеты.

Барометрический альтиметр

С помощью данного прибора возможно определение относительной высоты полета. Это устройство работает за счет измерения давления в атмосфере. Всем известно, что с поднятием на высоту атмосферное давление уменьшается. Именно за счет данного принципа и работает высотомер. В действительности он измеряет не высоту, а давление атмосферного воздуха, на основе которого определяется высота.

Конструктивно альтиметр представляет собой запаянную коробку, которая имеет мембрану. С изменением давления мембрана меняет свое положение. К ней между мембраной и стрелкой прибора существует соединение. В силу этого малейшие изменения мембраны отображаются стрелкой на проградуированной шкале.

Такие высотомеры установлены на летательных аппаратах с небольшой максимальной высотой полета. Прибор имеет сходство с часами, поскольку он имеет круглую форму и две стрелки. Основным отличием является то, что табло разделено на 10 секторов. Одна из стрелок, перемещаясь на одно деление, отмечает высоту в 100 метров, а вторая, меньшая, отмечает изменение высоты на 1 километр.

Более современные барометрические высотомеры позволяют измерять высоту до 20 километров над уровнем моря. Нужно отметить, что эта конструкция неофициально считается стандартом в авиастроении. Также существуют альтиметры с одной стрелкой, полный оборот на 360 градусов отвечает одному километру высоты.

Нужно отметить, что иногда необходима ручная настройка высотомера с учетом наземного давления на аэродромах, тем более когда они расположены в горных районах. Из-за неправильной настройки высотомера случилось много катастроф, риск увеличивается при нулевой видимости.

Читать еще:  TWRP Manager – костомны рекавери на Android

В странах СНГ принято устанавливать давление на приборе такое же, как и давление аэродрома, на который проводится посадка, это можно считать точкой отсчета. Западные страны в качестве точки отсчета высоты используют давление на уровне моря.

Еще одной точкой отсчета высоты является так называемая линия эшелона. Эшелон – это стандартное давление в 760 мм рт. ст., которое наступает на высоте. Это условная линия высоты с постоянным давлением. Данная условная линия отсчета высоты является стандартом для авиации всего мира. Нужно отметить, что посадка всех летательных аппаратов запрещена без уточнения атмосферного давления над аэродромом. Требования ИКАО гласят об обязательном наличии на борту диспетчерского альтиметра, который кроме показа высоты сигнализирует самолетному ответчику, все это позволяет авиадиспетчерам определить реальную высоту полета судна.

Существуют небольшие высотометры, которые используют десантники и парашютисты для прыжков. Данный прибор имеет небольшую массу и размер, корпус изготовлен из ударопрочного материала. Такие системы устанавливаются на парашютах. На данный момент используют и электронные приборы, которые сигнализируют о прохождении заданных высот.

Радиотехнический альтиметр

Высотометр радиотехнического типа позволяет отображать высоту полета за счет посыла электронной волны в направлении земли, после чего она отбивается и принимается прибором на борту самолета. Анализируется время возвращения сигнала, определяется высота самолета над поверхностью земли. Основным отличием от барометрического высотомера является то, что определяется реальная высота, а не относительная. Кроме того, это устройство отображает высоту с большей степенью точности.

Все же на практике прибор эффективен на небольших высотах, поскольку для большой высоты необходим мощный излучатель сигналов и соответствующее оборудование для фильтрации и устранения помех.

Система состоит из передатчика типа СВЧ и антенны, которая расположена на нижней части фюзеляжа самолета. Также имеются отражатели и приемники сигналов, система обработки и отображения на приборной доске в кабине пилотов. Радиотехнические альтиметры делятся на два типа. Первые работают на высотах до 1,5 километра в непрерывном режиме. Вторые работают в диапазоне от 1,5 и до 30 километров, но они функционируют в импульсном режиме. Все высотомеры имеют сигнальные системы малой высоты полета, которые звуком и светом сообщают о понижении высоты от предварительно заданной.

Недостатком данного прибора является то, что луч от передатчика направлен четко вниз. За счет этого эффективным радиотехнический альтиметр можно считать только на равнинной местности и совершенно бесполезным в горных районах. Кроме того, при большом крене машины прибор показывает завышенные показатели, что не отвечает действительности. Говоря о безопасности, необходимо отметить, что такие приборы подают мощные коротковолновые импульсы, которые наносят урон биосфере.

GPS-высотомер

В авиации высоту можно вымерять с помощью современных GPS-приемников. Этот прибор работает за счет посыла сигналов на несколько спутников, которые находятся на постоянных орбитах движения. Математические вычисления прибора позволяют точно определить координаты летательного аппарата и его высоту. Высота измеряется относительно модели земли типа WGS84. Нужно отметить, что прибор GPS работает со спутниками. Так с помощью связи с двумя спутниками можно установить точные координаты. Чтобы определить высоту полета, необходима связь с тремя спутниками. Работа высотомера GPS имеет значительно больше преимуществ, нежели барометрические и радиотехнические приборы, поскольку определение высоты не зависит от показателей давления, пересеченной местности и крена летательного аппарата.

Все же некоторые недостатки существуют и в таких приборах. При использовании на скоростных истребителях очень быстрое снижение не позволяет приборам отображать реальные показатели. В подобной ситуации вычислительному прибору необходимо время на отправление и получение сигнала от спутника, подобные задержки могут достигать одной секунды. Более новые модели GPS-альтиметров имеют возможность учитывать скорость снижения, что делает их более точными.

Для небольших высот более точными и надежными являются все же барометрические и радиотехнические высотомеры, поскольку на них не влияет отражение сигналов от поверхности и помех от наземных электрических систем.

Бытовые GPS-системы, которые используются в автомобилях или мобильных телефонах, могут иметь отклонение от точности на 10 метров, этого достаточно для эффективного ориентирования на местности. Военные и спецслужбы США используют закрытый и более точный канал GPS под названием L1, который позволяет измерять точность высоты до нескольких сантиметров.

Гамма-лучевой альтиметр

Принцип работы данного прибора основан на излучении изотопов 137 Сs или 60 Со, которые посылаются на поверхность и отбиваются обратно. Подобный прибор используется на небольших высотах в несколько десятков метров. Основным преимуществом является стабильность лучей, на которые практически не влияют помехи. Такой высотомер был установлен на космическом корабле «Союз» и обозначался как изделие «Кактус». Система была установлена на днище корабля и имела соответствующее маркирование радиационной опасности.

В итоге нужно отметить, что высота полета очень важна, поскольку точное ее определение позволяет обеспечить безопасность полетов. В силу этого подход к определению высоты должен быть комплексным и летательные аппараты должны иметь сразу несколько высотомеров разной конструкции. Только таким образом можно достичь точности вычисления. Экипаж самолетов проходит глубокую подготовку по работе с приборами, что позволяет анализировать все показания системы. Отказ одного из приборов высоты во время полета приравнивается к летному происшествию.

[Функции] Высотомер в часах Casio — принцип работы и подводные камни

G-STORE.RU — официальный магазин часов Casio в России

Сегодня подробно рассмотрим работу высотомера [альтиметра] в часах Casio. Если не вдаваться в детали, может показаться, что работа инструмента примитивна и не всегда корректная. На самом деле это далеко не так, ведь очень многое зависит от дополнительных условий — калибровки, настроек в самих часах. Если вы детально изучите все тонкости использования, высотомер может стать относительно надежным источником полезной информации. Конечно, я не претендую на роль эксперта в этой области, но базовые особенности хорошо описаны в инструкциях и википедии. Собрал все объяснения в одном материале на блоге любителей Casio.

GW9400-3ER и 105 метров

Основы работы высотомера — часы получают информацию о высоте над уровнем моря благодаря наличию встроенного датчика атмосферного давления. Сразу хотим подчеркнуть — высоту и атмосферное давление измеряет один датчик , по сути это одни и те же данные, только в разной интерпретации.

  • GW-9400 с функцией высотомера

    Принцип действия барометрического высотомера заключается в измерении атмосферного давления. Все мы знаем, что с увеличением высоты уменьшается текущее атмосферное давление. Этот простой принцип заложен в основу работы прибора, который на самом деле измеряет не высоту а атмосферное давление. Работа высотомера в часах Casio базируется на данных “Международной стандартной атмосферы” (International Standard Atmosphere — ISA), которые предусмотрены Международной организацией гражданской авиации. На рисунке показана зависимость определенной высоты от соответствующего атмосферного давления.

    Существует две разновидности представления высоты: абсолютная, которая показывает высоту над уровнем моря и относительная, которая выражает высоту между двумя разными точками. На рисунке 2. наглядно показана разница между этими типами измерений (слева – высота здания, справа – высота над уровнем моря).

    Значение высоты измеряется двумя способами: встроенная процедура (над уровнем моря — по умолчанию) или на основе эталонной высоты. В первом случае часы вычисляют высоту на основе данных барометра. Во втором случае берется некий эталон высоты (с помощью карты или другого источника) и высотомер отталкивается от этого значения при дальнейших измерениях.

    • Часы получают данные о высоте на основе текущего атмосферного давления. При изменении давления в одном месте, данные о высоте для этого места могут различаться.
    • Данные о высоте могут быть неточными во время прыжков с парашютом, полетах на самолете, дельтаплане и т.п. (из-за резких скачков давления).
    • В зависимости от выбранного часового пояса, часы автоматически определяют единицы измерения.
    • Высота измеряется в метрах или футах.
    • Диапазон значений для высотомера — от -700 до 10000 метров (от -2300 до 32800 футов).
    • Если текущие показатели высоты выходят за рамки вышеописанных значений, на дисплее часов высвечивается пиктограмма “—-”. Данные автоматически обновляются когда показатели войдут в допустимый диапазон измерений.

    О работе датчика

    • Перед использованием высотомера нужно выбрать формат отображения высоты и частоту ее обновления.
    • Первый формат отображения высоты подразумевает наличие графика в верхней части электронного циферблата. Этот график обновляется по мере обновления значений высоты.
    • Второй формат вместо графика отображает относительную высоту (разница между текущей высотой и заранее заданной)
    • Интервалов обновления высоты всего два: каждую секунду в течение первых 3 минут, затем каждые 5 секунд в течение часа; каждую секунду в течение первых 3 минут, затем каждые 2 минуты в течение следующих 12 часов.

    Для корректного отображения текущей высоты датчик необходимо откалибровать . Известны случаи, когда неверная калибровка датчика пилотами самолета становилась причиной авиакатастрофы при полетах с нулевой видимостью [давно это было]. Обратите внимание, высотомер в салоне самолета будет работать некорректно, т.к. в самолете за счет постоянной циркуляции воздуха, его давление существенно отличается от давления воздуха снаружи.

    Высотомер (альтиметр). Виды и работа. Применение и особенности

    По принципу своего устройства барометрический высотомер по сути представляет собой барометр-анероид с тем лишь отличием, что его шкала отградуирована не в единицах давления, а в единицах высоты. Слово «анероид» в переводе с греческого означает «безводный» и используется в противоположность водяному ртутному барометру.

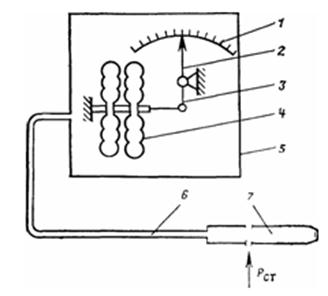

    Чувствительным элементом высотомера (рис. 6.7) является анероидная коробка 4 (обычно используется блок из двух анероидных коробок).

    Рис. 6.7. Принципиальная схема барометрического высотомера

    Анероидная коробка является герметичной, запаянной, из нее выкачан воздух и поэтому в ней сохраняется давление, близкое к нулю. Когда высотомер находится у земли, коробка под действием атмосферного давления находится в наиболее сжатом состоянии. При подъеме на высоту, когда атмосферное давление снаружи анероидной коробки падает, она расширяется, поскольку поверхность коробки гофрирована и ведет себя как пружина. При снижении под действием увеличивающегося атмосферного давления коробка сжимается.

    С анероидной коробкой через передающий механизм 3 связана стрелка 2, перемещение которой относительно шкалы прибора 1 соответствует расширению (сжатию) коробки и, следовательно, изменению высоты.

    Анероидная коробка помещена в герметичный корпус прибора 5, в который через штуцер трубопровода 6 поступает атмосферное давление за бортом PH. Это же давление часто называют статическим давлением Pст, то есть давлением, которое имеет место в спокойной атмосфере на высоте расположения высотомера без учета дополнительного давления, возникающего из-за набегающего потока при движении ВС. Если на любой высоте поместить неподвижный обычный барометр, то он и покажет статическое давление.

    Статическое давление поступает в трубопровод системы статического давления из приемника воздушного давления 7 (ПВД) или приемника статического давления.

    Читать еще:  Подключение веб-камеры для видеонаблюдения к планшету, роутеру или телевизору

    ПВД предназначен для приема не только статического давления, но и полного давления. ПВД закрепляется снаружи фюзеляжа и представляет собой трубку, ориентированную по направлению полета. Отверстие, направленное навстречу набегающему потоку воздуха, предназначено для приема полного давления, которое в высотомере не используется, но необходимо для указателей скорости. Статическое же давление принимается боковыми отверстиями, которые расположены так, чтобы в них по-возможности не попадал набегающий поток.

    На многих типах ВС статическое давление принимается отдельным приемником статического давления, который представляет собой цилиндрический штуцер, не выступающий за обшивку самолета. А полное давление на таких типах ВС принимается отдельно расположенным приемником полного давления (ППД).

    Существует много типов барометрических высотомеров. Принцип их работы одинаков, различаются же они в основном устройством шкал. В двухстрелочных высотомерах по короткой стрелке отсчитываются тысячи метров (километры высоты), а по длинной – десятки и сотни метров. В однострелочных высотомерах – тысячи метров индицируются цифрами в специальном окошке (рис. 6.8). Возможны и другие варианты.

    Кроме стрелок, показывающих высоту, на высотомере обязательно имеется небольшая шкала и связанная с ней кремальера установки давления P, то есть давления, от уровня изобарической поверхности которого отсчитывается высота.

    Высотомеры могут различаться и единицами измерения высоты – метры или, как принято за рубежом, футы (в этом случае их называют футомерами). Шкала установки давлений также может быть оцифрована в миллиметрах ртутного столба, гектопаскалях (миллибарах) или дюймах ртутного столба (в США).

    Рис. 6.8. Внешний вид барометрических высотомеров

    Рис. 6.9. Устройство двухстрелочного высотомера

    Очевидно, что на самом деле высотомер, как и обычный барометр, измеряет атмосферное давление на высоте полета. Но шкала отградуирована не в единицах давления, а в единицах высоты, то есть каждому измеренному давлению поставлена в соответствие какая-то высота, которую и показывают стрелки. Ключевым моментом в понимании работы высотомера является то, что при градуировке высотомера связь между измеренным давлением и индицируемой высотой заложена такая же, какая существует между этими величинами в стандартной атмосфере. Как говорят, высотомер отградуирован по стандартной атмосфере, то есть в соответствии с формулой (6.5).

    Допустим, что на шкале давлений установлено P=760 мм рт.ст. В этом случае по сути высотомер превращается в механизированную таблицу стандартной атмосферы (см. табл. 6.1). Любому конкретному измеренному давлению соответствует вполне определенная высота, показываемая прибором, а именно та высота, на которой в стандартной атмосфере давление равно измеренному. То есть, если, например, расширение анероидной коробки соответствует давлению 330 мм рт.ст., то стрелки высотомера покажут высоту 6500 м (см. табл. 6.1). А если измерено давление 760 мм рт.ст., то стрелки покажут Н=0.

    Эта связь между давлением и высотой однозначна и не зависит ни от фактической (геометрической) высоты самолета над уровнем моря или аэродрома, ни от температуры или характера ее изменения с высотой.

    Понятно, что в реальной атмосфере зависимость давления от высоты вовсе не такая и каждый раз разная. Поэтому показания барометрического высотомера (барометрическая высота) вовсе не соответствует фактическому расстоянию до ВС от уровня начала отсчета. Барометрическая высота – это вообще не высота, то есть не расстояние от одного уровня до другого.

    Барометрическая высота – показания идеального барометрического высотомера, отградуированного по стандартной атмосфере. Или иначе – это высота в стандартной атмосфере, соответствующая измеренному значению давления.

    На шкале давлений высотомера может быть установлено не обязательно значение 760 мм рт.ст., но и любое другое значение P, лежащее в пределах шкалы давления (например, от 650 до 790 мм рт.ст.). Конструктивно высотомер устроен таким образом, что при вращении кремальеры установки давления весь механизм вместе с анероидной коробкой и зубчатыми колесами поворачивается на определенный угол. При этом не только меняется установленное на шкале давление, но и перемещаются стрелки высотомера (примерно на 11 м при изменении давления на 1 мм рт.ст.). Эту операцию можно интерпретировать просто как смещение шкалы отсчета высот. Форма кривой зависимости давления от высоты осталась той же, но шкала высот сместилась так, что по ней нулевое значение высоты соответствует установленному давлению (рис. 6.10).

    Рис. 6.10. Установка давления

    Таким образом, высотомер будет показывать нулевое значение высоты, если атмосферное давление в точке его нахождения равно давлению, установленному на шкале давлений.

    Поэтому можно приближенно считать, что барометрический высотомер показывает высоту относительно уровня изобарической поверхности с тем значением давления, которое установлено на высотомере. Точным это утверждение будет только в стандартной атмосфере, а во всех остальных случаях показания высотомера, конечно, не будут совпадать с фактической (геометрической) высотой. И расхождение (методическая температурная погрешность) будет тем больше, чем сильнее фактическая температура отличается от стандартной.

    Пилот, устанавливая давление, сам выбирает уровень, от которого высотомер будет показывать высоту.

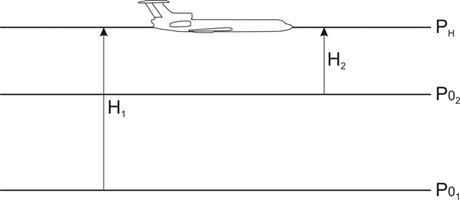

    Рис. 6.11. Изменение установленного давления и высоты

    Когда пилот в полете выдерживает по высотомеру постоянную барометрическую высоту, это вовсе не значит, что ВС летит на постоянной высоте в геометрическом смысле этого слова. Это означает, что ВС летит так, чтобы статическое давление, то есть давление на высоте, сохранялось постоянным. Ведь именно его на самом деле измеряет высотомер. Следовательно, ВС летит по изобарической поверхности, повторяя все ее изгибы в реальной атмосфере. При этом нетрудно определить и численное значение давления на этой изобарической поверхности, то есть давление за бортом. Если на высотомере установлено давление 760 мм рт.ст., а высотомер показывает высоту, например, 3000 м, то по таблице стандартной атмосферы, по которой и отградуирован высотомер, можно посмотреть соответствующее этой высоте давление. В данном примере 525,7 мм рт.ст.

    Что такое альтиметр в смарт часах

    С создания человеком самых первых часов прошло множество лет. Сегодня же, кроме своей главной функции, они выполняют роль полноценного глубиномера, барометра и компаса, хронографа. Ученые сравнительно недавно совместили часы с альтиметром, который применяется для точного определения нахождения устройства на высоте над уровнем моря.

    Установленный в умные часы, альтиметр измеряет давление атмосферы. Чем оно ниже, тем устройство находится выше, соответственно, вместе с ним и пользователь. Таким образом, альтиметр — это, прежде всего, прибор для измерения давления атмосферы.

    Ученые сумели разработать особое устройство, которое может выводить на экран умных часов полезную информацию с альтиметра. Такие часы указывают на общую высоту в метрах. Высотомер и принцип его действия — отличные помощники для всех любителей спорта разных типов. А для всех, кто любит прыжки с парашютом есть высотомер парашютный — специальный альтиметр в умных часах.

    В моделях сегодня применяются наиболее качественные технологии, позволяющие полностью обезопасить жизнь пользователей.

    Подобные устройства, в основном, оборудованы корпусом из металла, который не пропускает влагу. За счет этого пользоваться часами можно фактически в любую погоду. А стекло из сапфира делает такие часы устойчивыми к любым ударам и царапинам.

    Во многих умных часах с альтиметром есть сигнал при достижении ранее указанной высоты. Отдельные модели могут сохранять в памяти данные обо всех выполненных снижениях и восхождениях. Эта важная информация, предоставленная прибором с высотомером, будет в особенности актуальной для всех, кто любит горнолыжные курорты.

    Часы с опцией современного альтиметра, кроме выше перечисленных функций, очень часто дают пользователю возможность оценить вертикальную скорость его передвижения. Важно понимать, что некоторые модели предоставлять могут совершенно неверную информацию. Это обусловлено зависимостью работы высотомера от целого ряда факторов. В связи с этим, такие умные часы также оснащены так называемой температурной компенсацией.

    Функция измерения высоты, безусловно, важна как для профессиональных пилотов и альпинистов, так и для всех любителей бега и езды на велосипеде.

    Что такое барометрический высотомер

    Барометрический альтиметр – специальное устройство, которое измеряет давление атмосферы для определения относительных и абсолютных высот.

    Барометрический высотомер, как правило, определяет совсем не высоту, а атмосферное давление в текущий момент времени.
    Чтобы понять как работает современный альтиметр, необходимо прочитать следующий абзац.

    Высота определяется по принципу того, что с повышением показателя высоты, давление атмосферы всегда пропорционально сокращается. По сравнению со спутниковым альтиметром, главное преимущество барометрического устройства в том, что его работа вообще не зависит от сигнала спутника.

    Кроме того, спутниковые альтиметры для определения нулевой отметки применяют условную модель земли. А это может давать сильную погрешность в показаниях на разнообразных локальных участках местности. Барометрический высотомер этого недостатка лишен. Поэтому принцип общей работы такого высотомера намного лучше.

    Как пользоваться альтиметром (высотомером) в умных часах

    Пользоваться функцией весьма легко. Достаточно просто правильно настроить датчик, то есть откалибровать его. Для этого необходимо использовать текущие данные.

    После того, как датчик будет полностью настроен, можно будет в любой момент наблюдать за тем, как меняется высота вашего текущего местоположения. Достаточно будет просто взглянуть на дисплей умных часов.

    Лучшие умные часы с альтиметром

    Далее представляем вам список лучших в этом году моделей смарт часов со встроенным альтиметром.

    Casio Pro Trek Smart WSD-F20

    Знаменитый производитель вначале пожелал полностью отказаться от применения GPS. Однако ранее в 2019 году корпорация выступила с очень современной моделью Casio Smart Outdoor WSD-F10 на базе Android Wear.

    Отныне пользователь с легкостью может следить за собственными передвижениями везде. В его распоряжении — целый ряд важных датчиков, включая компас, акселерометр. Кроме того, в этих умных часах есть встроенный альтиметр, который выдает достаточно точные показания. Это может быть очень полезным для занятий различными видами спорта.

    Suunto Traverse

    Второе место занимает высотомер для ОС Андроид от компании Suunto. Эта фирма не является новичком в производстве смарт часов для активного отдыха. Как следует из названия, Traverse изготовлены специально для решения туристических задач.

    Ознакомиться с новыми тропами можно будет с помощью встроенных в устройство топографических карт. Умные часы фиксируют насколько долго будет светить солнце. Таким образом, пользователь будет обязательно уведомлен, когда рекомендуется готовиться к ночевке, либо возвращаться в цивилизацию. Если вы все-таки не успеете вернуться днем, то в часах есть режим яркого фонарика.

    Данная модель, как и прочие устройства из данного перечня, тоже имеет в наличии GPS и ГЛОНАСС. Эти технологии уточняют местоположение и высоту пользователя.

    Garmin Fenix 5X

    Линейка устройств Fenix 5 от компании Garmin — это множество различных полезных функций. Причем их количество напрямую зависит от того, насколько крупное устройство вы согласны носить на собственном запястье.

    Наиболее оптимальная среди всех модель — это Fenix 5X. В ней есть все, что и в Fenix 5, но по топографическим опциям ей просто нет равных. Эти умные часы достаточно большие по своим размерам. Устройство оборудовано качественной картой. Также нельзя не отметить Мультиспортивный режим и Функции трассы.

    Читать еще:  В России сняли запрет с внедрения электронных SIM-карт, которые не по нраву ФСБ

    Здесь, безусловно, есть альтиметр, а также полноценная поддержка технологий ГЛОНАСС и GPS/GPX. Эти функции были и на предшественнике модели, но те, кто любят самые актуальные гаджеты, от этого гаджета будут просто без ума.

    Garmin Epix

    Данные часы с современным высотомером обладают формой квадрата и качественным цветным дисплеем на 1,4 дюймов. За счет этого на дисплее можно легко рассмотреть необходимый маршрут. На устройство загружать можно разнообразные карты местности.

    Это часы для путешественников, они укомплектованы особым компасом, который предельно верно определяет текущее местоположение пользователя. Для обычного использования на каждый день это устройство не станет лучшим решением, однако для походов и различного спорта — это отличный вариант.

    Также данный высотомер используется для точного измерения высоты дерева. Поэтому пользуется дополнительной популярностью.

    Где можно купить

    В настоящее время высотомер купить можно в любом специализированном магазине, либо во многочисленных интернет-магазинах умных часов. Отечественных и зарубежных. Огромный ассортимент обязательно вас порадует.

    Высотомер

    Высотомер (или альтиметр от лат. altus высоко) — пилотажно-навигационный прибор, указывающий высоту полёта. По принципу устройства высотомеры делятся на барометрические и радиотехнические (иначе радиовысотомер).

    Содержание

    Барометрический высотомер

    Барометрический высотомер предназначен для определения барометрической высоты или относительной высоты полёта. Принцип действия барометрического высотомера основан на измерении давления атмосферы. Известно, что с увеличением высоты уменьшается и текущее атмосферное давление. Данный принцип положен в основу прибора, который на самом деле измеряет не высоту, а давление воздуха. Конструктивно прибор состоит из запаянной коробочки с мембраной, изменение положения которой механически связано со стрелками, перемещающимися вокруг шкалы, проградуированной в цифрах. На машинах со сравнительно низким практическим потолком (на Ан-2 и большинстве других поршневых самолётов, на вертолётах) установлен двустрелочный высотомер ВД-10 или аналогичный зарубежный, подобный обычным часам — только циферблат разделён не на 12, а на 10 секторов, каждый сектор для большой стрелки означает 100 м, а для маленькой — 1000 м.

    Аналогичный по конструкции высотомер ВД-20 (высотомер двустрелочный на высоту до 20 км), установленный, например, на Ту-134, имеет отдельную градуировку циферблата для короткой стрелки до 20 км. Примечательно, что данная конструкция стала де-факто международным стандартом. Другие высотомеры, например, УВИД-15, имеют лишь длинную стрелку (один оборот за 1000 м или 1000 фт высоты), а полная высота отображается цифрами в окне. Точность измерения барометрических высотомеров (допустимая погрешность измерений) определяется действующими стандартами и лежит, как правило, в пределах до 10 м.

    Высота полёта воздушного судна над земной (либо водной) поверхностью вычисляется как разность давлений между точкой нахождения прибора и давлением воздуха на поверхности, высоту до которой необходимо измерить. Атмосферное давление на поверхности (как правило, в районе аэродромов посадки, горных массивов либо крупных опасных препятствий) сообщается экипажу наземными службами. Для правильного отображения высоты полёта на приборе необходимо вручную установить величину атмосферного давления на земле (или давление, приведённое к уровню моря). Неправильная установка экипажем такого давления при полётах с нулевой видимостью не раз становилась причиной авиакатастроф.

    Нужно отметить, что в авиации могут применяться несколько вариантов установки давления барометрического высотомера. В России и некоторых странах СНГ при полетах ниже эшелона перехода (ниже нижнего эшелона) принято устанавливать давление аэродрома (при заходе на посадку и вылете) или минимальное давление на маршруте, приведённое к уровню моря (при полетах по маршруту). В большинстве стран мира ниже нижнего эшелона отсчет высоты выполняют по давлению, приведенному к уровню моря.

    Для полётов по воздушным трассам (выше высоты перехода) в авиации используется понятие эшелон, то есть условная высота, измеренная до изобары (условной линии постоянного давления) 760 мм рт. ст., она же 1013 мбар (гПа) или 29,92 дюйма рт. ст. Установка на всех воздушных линиях всеми без исключения воздушными судами одинакового давления на барометрических высотомерах создаёт единую для всех систему отсчёта, позволяющую осуществлять безопасное воздушное движение. Снижение воздушного судна на посадку без достоверной информации об атмосферном давлении в районе аэродрома категорически запрещается.

    По требованиям ИКАО на всех воздушных судах устанавливается т. н. диспетчерский высотомер (например, типа УВИД), который, помимо показа высоты на шкале, выдаёт сигнал высоты самолётному ответчику, благодаря чему авиадиспетчер может видеть на экране точную высоту воздушного судна.

    Парашютный высотомер — это обычный барометрический высотомер с удобным креплением на руку. Предназначен для измерения и визуального контроля высоты в свободном падении и при спуске на раскрытом парашюте, а также для определения атмосферного давления. Имеет малый размер и массу (площадь циферблата в среднем не больше 10х10 см, масса не более 700 г). Корпус выполняется из ударостойкого материала. Также на парашюте нередко устанавливается автомат высоты (по конструкции — тот же высотомер), автоматически раскрывающий парашют на заданной высоте, если этого не сделал парашютист.

    Существуют также электронные высотомеры, они не только измеряют высоту, но и сигнализируют на заданных высотах.

    Радиотехнический высотомер

    Принцип действия РВ основан на измерении отрезка времени между посылкой и приёмом электромагнитных волн, отражённых от поверхности, до которой измеряется высота (земля либо вода). В отличие от барометрических высотомеров радиовысотомер измеряет истинную высоту полёта, поэтому не зависит от наличия информации о давлении воздуха, отличается также более высокой точностью. На практике радиовысотомеры используются на малых высотах, вблизи земной (либо водной) поверхности, потому как применение данной технологии с больших высот требует мощного источника излучений, а также аппаратуры, способной эффективно противостоять помехам.

    Конструктивно прибор состоит из СВЧ радиопередатчика, направленная антенна которого расположена «на брюхе» воздушного судна, приёмника отражённого сигнала, устройств обработки сигналов, а также индикатора на приборной доске экипажа, на который передаются данные о текущей высоте. Радиовысотомеры делятся на РВ малых высот (например, отечественные РВ-3, РВ-5), которые предназначены для определения высот до 1500 метров и, как правило, работают в режиме непрерывной радиолокации, и высотомеры больших высот (более 1500 м, наподобие РВ-18, измеряющего высоты до 30 км), обычно работающие в импульсном режиме. Практически у всех РВ имеется сигнализатор малой высоты, подающий световой и звуковой сигнал при понижении высоты ниже заданной, установленной лётчиком.

    К недостаткам прибора можно отнести выраженную направленность измерений (направление луча передатчика, направленного перпендикулярно вниз). По этой причине применение радиовысотомеров эффективно только в равнинной местности и практически бесполезно в горных и сильно пересечённых районах. В крене РВ показывает завышенную высоту, так как высота — вертикальный катет треугольника, а луч радиовысотомера в крене направлен по гипотенузе, поэтому при значительных кренах (более 15-20 градусов) может включаться предупреждающая световая сигнализация. Тангаж обычно не учитывается, так как у транспортных летательных аппаратов он редко превышает упомянутые 15-20°. Кроме того, вызывает вопросы экологичность радиоизмерений, так как для обеспечения требуемой точности необходимо применять коротковолновые мощные передатчики, несущие явную опасность [1] для биосферы.

    Для определения высоты могут использоваться также GPS-приёмники. Принцип действия основан на одновременном измерении расстояния до нескольких (как правило — от четырёх до шести) вещающих спутников, находящихся на известных и специально корректируемых орбитах. На основании математических вычислений прибор определяет точку в пространстве — координаты φ, λ — широту и долготу места на модели поверхности Земли, а также высоту Н относительно среднего уровня моря модели (наиболее распространённая модель поверхности земли WGS84). Минимальное число спутников, необходимое для расчёта высоты, равно трём. Только координат — двум. Для определения времени достаточно сигнала одного спутника. Большее число спутников позволяет увеличивать точность вычисления параметров. С точки зрения истинности отображения координат имеет преимущество как перед барометрическими, так и перед радиотехническими высотомерами, так как не зависит ни от атмосферного давления, ни от измерения расстояния до физического рельефа местности.

    Тем не менее, надо помнить, что на скоростях спуска сильно проявляется доплеровский эффект, да и на вычисление параметров приёмнику нужно некоторое время (до секунды), что приводит к отставанию вычисленной координаты от реальной. Специальные парашютные высотомеры ведущих фирм имеют коррекцию на скорость, однако, т.к. скорость вычисляется по тем же сигналам, точность GPS приборов в условиях прыжка всё равно остаётся довольно низкой. Например, в автомобилях со встроенной системой GPS, приёмник получает сигнал от автомобильного датчика скорости и использует его для коррекции своих показаний. Их достоинство — низкая цена и вес. Использование для Base Jumping-a и прочих маловысотных прыжков не рекомендуется. Кроме того, из-за отражений GPS сигнала от скал или опор показания GPS высотомера могут стать вовсе непредсказуемыми. Для Base Jumping-а рекомендуются барометрические высотомеры, механические или электронные.

    Точность измерений при необходимости может достигать порядка нескольких сантиметров, при использовании закрытого военного канала L1, лицензию на который выдаёт министерство обороны США (не бесплатно и не всем), с применением дорогостоящего оборудования (приёмники TOPCON), и по этой причине в быту не применяются. [источник не указан 458 дней] Точность измерения бытовых приборов GPS в статике (отсутствии движения) — порядка 10 метров, что вполне достаточно для большинства задач ориентирования. [источник не указан 458 дней]

    Гамма-лучевой высотомер

    В конструкции высотомера используется источник гамма-излучения (обычно — изотопы 60 Со, 137 Сs). Приёмник фиксирует обратное фотонное излучение, отражённое от объектов подстилающей поверхности. ГЛВ обладают высокой точностью, устойчивы к воздействию различного рода помех, влияющих на точность измерений. Гамма-лучевые высотомеры используются на малых высотах (метры, десятки метров от поверхности). Основное применение — системы мягкой посадки космических кораблей. В частности, в КК «Союз» гамма-лучевой высотомер (шифр изделия «Кактус») установлен у днища спускаемого аппарата, и место его установки маркировано знаком радиационной опасности.

    Заключение

    Измерение высоты полёта воздушного судна — чрезвычайно важная и ответственная задача, связанная с обеспечением безопасности полётов. При этом подход к исполнению данной задачи должен быть комплексным, применяющим все известные способы определения истинного положения воздушного судна в пространстве. По этой причине на современных воздушных судах применяются все вышеперечисленные приборы, а экипажи проходят профессиональную подготовку для их грамотного совместного использования. Отказ хотя бы одного прибора, измеряющего высоту полёта, в авиации считается особым случаем и расценивается соответствующими службами как предпосылка к лётному происшествию.
